Gasgewinde (Whitworthgewinde / Rohrgewinde)
Fittinge mit Gasgewinde (auch Rohrgewinde oder Whitworthgewinde genannt) werden in folgenden Abmessungen geliefert:

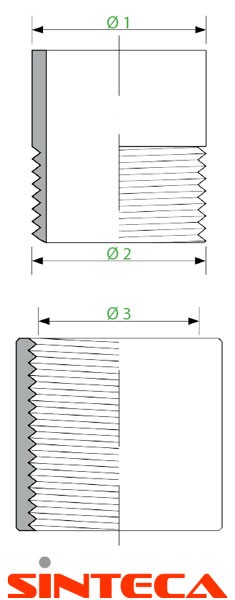

DN | Ø 1 (mm) | Ø 2 (mm) | Ø 3 (mm) |
---|---|---|---|
1/4" | 13,70 | 13,16 | 11,90 |
3/8" | 17,20 | 16,66 | 15,30 |
1/2" | 21,30 | 20,96 | 19,10 |
3/4" | 36,90 | 26,44 | 24,60 |
1" | 33,70 | 33,25 | 30,90 |
1 1/4" | 42,40 | 41,91 | 39,50 |
1 1/2" | 48,3 | 47,80 | 45,40 |
2" | 60,30 | 59,61 | 57,20 |
2 1/2" | 76,10 | 75,18 | 72,70 |
3" | 88,90 | 87,88 | 85,80 |
3 1/2" | 101,60 | 100,30 | 98,00 |
4" | 113,30 | 113,04 | 110,70 |
5" | 139,70 | 138,43 | 136,00 |
![Gasgewinde](https://sinteca.at/media/pages/shop/niro-shop/verbindungen/gasgewinde-whitworthgewinde-rohrgewinde/57f455760b-1722014850/sinteca-gasgewinde.jpg)
